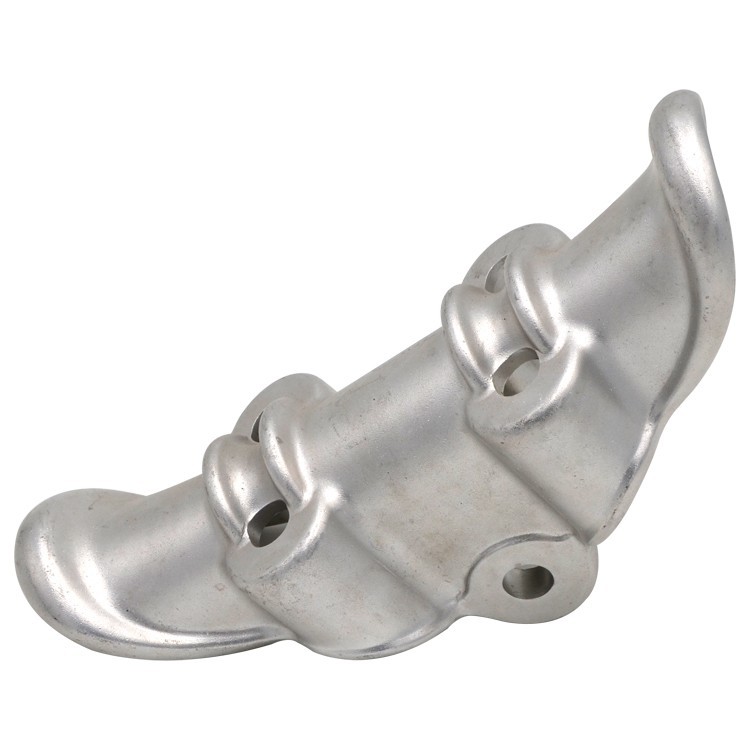

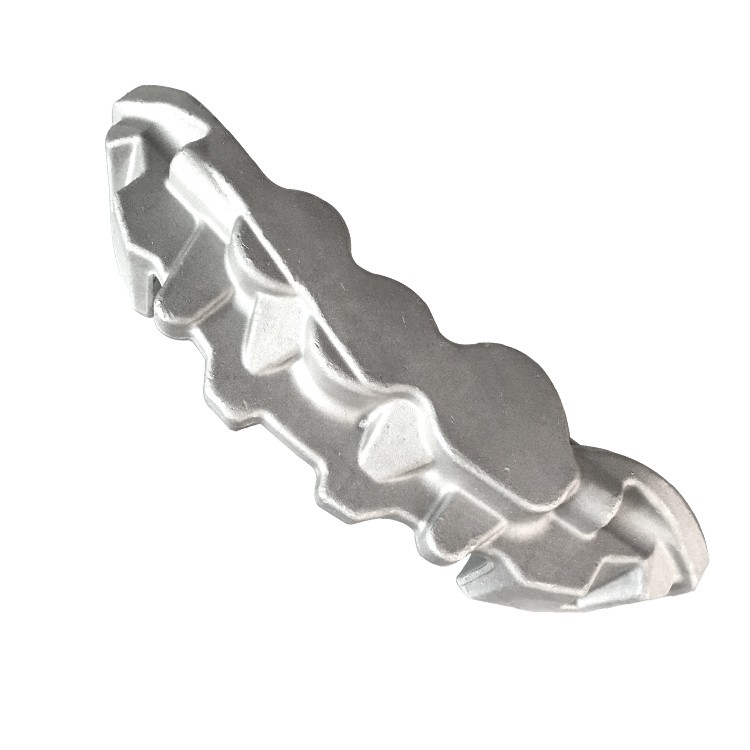

Aluminiumslegering luftfart dør smedende dele

Aluminiumlegeringsluftfart Die smedende dele er kritiske strukturelle komponenter i luftfartsindustrien, der er kendt for deres ekstraordinære styrke-til-vægtforhold, høj pålidelighed, fremragende træthedsydelse og påvirkningsmodstand . Disse komponenter er fremstillet gennem nøjagtigt kontrollerede matriser, der maksimerer fordelene ved high-performance aerospace alumin, som alt sammen (som som 2xxe (som 2xxexxexxexxexexexexexexe og som f.eks. Såsom som f.eks. Som 2xxxxexxxxxxxxxxxxxxxxx og high-performance aerospace aluminuminuminuminuminuminum (som f.eks. 7xxx-serien) . smedningsprocessen foredler materialets interne korn, fortætter dens struktur og skaber kontinuerlige kornstrømningslinjer, der tæt er i overensstemmelse med delens geometri, hvilket væsentligt forbedrer belastningskapaciteten og sikkerheden af dele under komplekse belastninger . markant forbedring

Almindelige luftfartsaluminiumslegeringskvaliteter og deres egenskaber:2xxx-serien (Al-Cu-MG System):

Typiske kvaliteter: 2014, 2024, 2618.

Egenskaber: Høj styrke, fremragende træthedspræstation, god bruddejhed . 2024 er en af de mest anvendte kvaliteter . 2618 legering opretholder god styrke ved forhøjede temperaturer .

Primære legeringselementer: Kobber (Cu), magnesium (mg), mangan (Mn) .

7xxx-serien (al-zn-mg-cu-system):

Typiske kvaliteter: 7050, 7075, 7475.

Egenskaber: Ultrahøj styrke, meget høj udbyttestyrke, de stærkeste aluminiumslegeringer i luftfartsanvendelser . 7050 og 7475 tilbyder bedre brudhøsthed og modstand mod stresskorrosionskræk (SCC) end 7075, mens den opretholder høj styrke .}

Primære legeringselementer: Zink (zn), magnesium (mg), kobber (Cu), chrom (cr) eller zirconium (zr) .

8xxx-serien (Al-Li System):

Typiske kvaliteter: 2099, 2195, 2050.

Egenskaber: Næste generation af luftfartslegeringer med lavere densitet og højere modul, hvilket forbedrer forholdet mellem styrke og vægt og stivhed og vægt, mens de opretholder fremragende træthedsydelse og skadetolerance .

Primære legeringselementer: Lithium (Li), kobber (Cu), magnesium (mg), zink (Zn) .

Basismateriale:

Aluminium (AL): Balance

Kontrollerede urenheder:

Streng kontrol af urenhedselementer såsom jern (Fe) og silicium (SI) opretholdes for at sikre høj metallurgisk renlighed, hvilket forhindrer dannelse af skadelige grove intermetalliske forbindelser og derved optimerer mekaniske egenskaber og skadetolerance .

Fremstillingsproces (til luftfartsselskab: Produktionsprocessen for luftfartsselskaber er ekstremt streng og kompleks, hvilket kræver præcis kontrol på alle faser for at sikre produkternes højeste kvalitet og pålidelighed, der opfylder de strenge standarder for luftfartsindustrien .

Valg af råmateriale og certificering:

Luftfartskvalitet, hvilket smedning af billetter er valgt . Alle råmaterialer skal være forsynet med komplet sporbarhedsdokumentation, herunder varmeantal, kemisk sammensætning, intern kornstørrelse, ultralydsinspektionsrapporter osv. .

Streng kemisk sammensætningsanalyse sikrer overholdelse af rumfartsstandarder som AMS, MIL, BAC, ASTM .

Skæring og forbehandling:

Billets beregnes netop og skåret i henhold til den komplekse geometriske form og endelige dimensionelle krav til delen . forvarmning kan være involveret for at optimere billet-plasticitet .

Opvarmning:

Billets opvarmes nøjagtigt i avancerede smedningsovne med ekstremt høj temperaturuniformitet . ovnstemperaturuniformitet skal overholde AMS 2750E klasse 1 eller 2 standarder for at forhindre lokal overophedning eller underophedning . opvarmningsprocessen udføres ofte under en inert atmosfære eller med speciel belægningsbeskyttelse til at reducere oxidation .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} {550

Die smedningsdannelse:

Multi-pass die forging is performed using large hydraulic presses or forging hammers. Advanced CAE simulation techniques (e.g., DEFORM) are used in die design to precisely predict metal flow, ensuring grain flow lines align with the part's main stress directions, avoiding folds, incomplete filling, or transverse grain flow .

Forkæmpelse, finish smedning og præcisionsmedning: Involverer typisk komplekse trin med præ-forfulgning (forberedelse af et groft blankt), finish smedning (fin formning) og præcisionsmedning (høj nøjagtighed, næsten netformning) . hvert trin kontrollerer strengt deformationsmængde, deformationshastighed og temperatur for at optimere intern struktur .} hvert trin strengt kontrollerer deformationsmængden, deformationshastighed og temperatur for at optimere intern struktur .}}

Trimning og stansning:

Efter smedning fjernes overskydende blitz omkring periferien af smedningen . For dele med indre hulrum eller huller kan der kræves stansningsoperationer .

Varmebehandling:

Løsningsvarmebehandling: Udført ved nøjagtigt kontrolleret temperatur og tid for at sikre fuldstændig opløsning af legeringselementer . temperaturuniformitet (± 3 grader) og slukoverførselstid (typisk mindre end 15 sekunder) er kritiske .

Slukning: Hurtig afkøling fra opløsningstemperaturen, typisk ved at slukke vand eller polymer, der slukker . til store eller komplekse formede dele, trappet slukning eller forsinket slukning kan bruges til at reducere resterende stress eller forvrængning .

Aldringsbehandling: Enkelt-trins eller kunstig aldring på flere faser udføres i henhold til kravene til legeringskvalitet og endelige ydelser .

T6 temperament: Giver maksimal styrke .

T73/T7351/T7451/T7651 Tempers: For 7xxx -serien bruges overagning til at forbedre modstand mod stresskorrosion krakning (SCC) og eksfolieringskorrosion, som er et obligatorisk krav til luftfartsanvendelser .

Stresslindring:

Efter varmebehandling underkastes smedning typisk for træk- eller kompressionsspændingslindring (E . g ., TXX51 -serien) for at reducere slukning af resterende stress markant, minimere efterfølgende bearbejdningsforvrængning og forbedre dimensionel stabilitet .}

Efterbehandling og inspektion:

Afgrænsning, skudt -peening (forbedrer overfladet træthedsydelse), overfladekvalitetskontrol, dimensionel inspektion .

Omfattende ikke -destruktiv test og mekaniske egenskabstest udføres for at sikre, at produktet overholder rumfartsstandarderne .

De mekaniske egenskaber ved aluminiumslegeringsluftningsdøende forfalskningsdele er nøglen til deres udbredte anvendelse i luftfartsindustrien . Disse egenskaber har strenge specificerede værdier i langsgående (L), tværgående (LT) og kort-transverse (ST) retninger for at sikre effektiv kontrol af anisotropi .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}.

Ejendomsuniformitet og anisotropi:

Aerospace die smedning har strenge krav til egenskabsuniformitet og anisotropi . gennem avancerede smedningsprocesser og die -design, kornstrøm kan kontrolleres nøjagtigt for at opnå optimale egenskaber i kritiske belastningsretninger .

Aerospace -standarder sætter typisk klare minimumsgaranterede værdier for mekaniske egenskaber i LT og ST -retninger, hvilket sikrer, at delen har tilstrækkelig styrke og sejhed i alle orienteringer .

Mikrostrukturen af aluminiumslegeringsluftfartsselskab er den grundlæggende garanti for deres høje styrke, sejhed, træthedsydelse og skadetolerance .

Nøgle mikrostrukturelle funktioner:

Raffineret, ensartet og tæt kornstruktur:

Forgingprocessen nedbryder fuldstændigt grove som-støbt korn, danner fine, ensartede og tætte omkrystalliserede korn, og eliminering af støbningsfejl som porøsitet og krympning . gennemsnitlig kornstørrelse styres normalt strengt inden for et specifikt interval for at optimere de samlede mekaniske egenskaber .}

Dispersoider dannet af legeringselementer som CR, MN og ZR (i nogle kvaliteter) effektivt fastgør korngrænser, hvilket hæmmer overdreven kornvækst og omkrystallisation .

Kontinuerlig kornstrøm er meget i overensstemmelse med en del af form:

Dette er kernefordelen ved luftfartsselskaber die smedning . Når metallet plastisk flyder inden i diehulen, er dets korn langstrakte og danner kontinuerlige fibrøse strømningslinjer, der tæt er i overensstemmelse med delens komplekse eksterne og interne strukturer .

Denne kornstrømningsjustering med delens primære stressretning under faktiske driftsbetingelser overfører effektivt belastninger, hvilket forbedrer delens træthedspræstation, påvirkning af sejhed, brudhøsthed og stresskorrosionskrakningsmodstand i kritiske områder (e . g ., hjørner, forbindelseshuller, varierende tværsnit) .}

Præcis kontrol af styrkelse af faser (bundfald):

Efter opløsningsvarmebehandling og aldring af flere trin, styrkelse af faser (E . g ., al₂cumg, mgzn₂) udfældes ensartet i aluminiumsmatrixen med optimal størrelse, morfologi og distribution .}

For 7xxx -serien, aldringsbehandlinger (e . g {., T73, T74, T76 Tempers) sigter mod effektivt at forbedre stresskorrosionskrakning (SCC) og eksfolieringskorrosionsbestandighed ved at kontrollere typen af nedbrydninger og morfologien af kornbegrænsning styrke .

Høj metallurgisk renlighed:

Streng kontrol af urenhedselementer såsom jern (Fe) og silicium (SI) undgår dannelsen af grove, sprøde intermetalliske forbindelser, hvilket sikrer, at materialets sejhed, træthedsliv og skaderetolerance . luftfartsmæssige smedning typisk kræver ekstremt lave niveauer af ikke-metallisk indeslutninger .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Aluminiumslegeringsluftfartsmæssige die -sminger kræver normalt høj præcision og strenge dimensionelle tolerancer for at minimere efterfølgende bearbejdning, reducere omkostninger og ledetider .

Tilpasningsevne:

Aerospace die smedninger er typisk stærkt tilpasset, designet og produceret baseret på 3D -modeller (CAD -filer) og detaljerede tekniske tegninger leveret af flyproducenter .

Producenter har fulde muligheder fra die -design, smedning, varmebehandling, stresslindring til endelig præcisionsbearbejdning og overfladebehandling .

Egenskaberne ved rumfartslegeringer i rumfarten er helt afhængige af præcis varmebehandling . Aerospace -standarder har ekstremt strenge regler for varmebehandlingsprocessen .

Vejledning om temperatur:

2xxx -serien: Ofte valgt i T351 (E . g ., 2024) eller T851 (E . g ., 2050, 2099) Tempers for at opnå fremragende træthedspræstation og skadetolerance .

7xxx -serien: Afhængig af kravene til stresskorrosion krakning (SCC) og eksfolieringskorrosion, vælges T7351, T7451 eller T7651-tempere, hvilket ofrer en vis spidsstyrke for at sikre langvarig pålidelighed . 7075 i T6-temperaturen er sjældent brugt direkte til primær aerospace-belastningsbærende strukturer {{.}}} i T6

Aerospace aluminiumslegering Die smedning kræver normalt omfattende præcisionsbearbejdning for at opnå de komplekse geometrier og højdimensionel nøjagtighed af den endelige del .

Fremstillingsvejledning:

BearbejdningsevneLuftfartsaluminiumlegeringer tilsmeltes generelt med god bearbejdelighed, men højstyrkegrader (som 6xxx, 7xxx, 8xxx-serie) kræver højere skærekraft, hvilket kræver maskiner med høj stivhed og specialiserede skærende værktøjer. Fleraksebearbejdning er almindelig.

Reststresshåndtering: Smedninger, især efter slukning, har interne resterende spændinger . luftfartsdele bruger ofte txx51 (trækspændings-releveret) temperatur . under bearbejdning, strategier som symmetrisk skæring og lagdelt skæring skal anvendes, og overvejelse, der gives til grov bearbejdning efter varmebehandling, derefter understregning af stresslettelse, efterfulgt af præcisionsbearbejdning .}}}}}}}}}}}}

Svejsbarhed: Traditionel fusionssvejsning bruges sjældent til primær luftfartsbelastningsbærende aluminiumslegeringskomponenter . De er primært afhængige af mekanisk sammenføjning (e . g ., hi-lok-fastgørelsesmidler, nitter) eller solid-state welding teknik (e {. {{., n Svejsning, friktion omrør svejsning FSW) og svejsning kræver normalt lokal varmebehandling for at gendanne egenskaber .

Kvalitetskontrol: Streng i-processen og off-line inspektion af dimensioner, geometriske tolerancer, overfladefremhed og defekter under bearbejdning .

Korrosionsmodstanden for rumfartslegeringer i rumfarten er en af deres kritiske præstationsindikatorer, især i betragtning af deres modstand mod stresskorrosion krakning (SCC) og eksfolieringskorrosion i forskellige miljøer .

Korrosionsbeskyttelsesstrategier:

Alloy og temperamentudvælgelse: I rumfart, for højstyrke aluminiumslegeringer, overvågede frister (E . g ., T7351/T7451/T7651 for 7xxx-serien, T851 for 8xxx-serien) med høj SCC og exfoliering korrosionsbestandighed er typisk mølation, selv på en udgift af en PEAK PEAK af 8xxx-serien) med høj SCC og exfoliering, er typisk observering, selv på den udgift af en PEAP af en PEAK-PEAK af 8xxx-serien) med høj SCC og exfoliering er mængder, selv på udgiften til en PEAP af en PEAK PEAK PEAK PEAK PEAK TEAK ELL styrke .

Overfladebehandling:

Anodisering: Den mest almindelige og effektive beskyttelsesmetode, der danner en tæt oxidfilm på smedningsoverfladen, forbedrer korrosion og slidstyrke . kromsyreanodisering (CAA) eller svovlsyreanodisering (SAA) bruges ofte, efterfulgt af tætning .}

Kemiske konverteringsbelægninger: Server som gode primere til maling eller klæbemidler, hvilket giver yderligere korrosionsbeskyttelse .

Højtydende coating-systemer: Epoxy, polyurethan eller andre højtydende anti-korrosionsbelægninger påføres i specifikke eller barske miljøer .

Galvanisk korrosionsstyring: Når du er i kontakt med inkompatible metaller, skal der tages strenge isoleringsforanstaltninger (E . g ., ikke-ledende pakninger, isolerende belægninger, tætningsmidler) for at forhindre galvanisk korrosion .}

De fysiske egenskaber ved aluminiumslegeringsluftfartsselskaber er kritiske inputdata i flyets design, der påvirker flyets strukturelle vægt, ydeevne og sikkerhed .

Designovervejelser:

Ultimate styrke-til-vægt og stivhed og vægtforhold: Aerospace Aluminium Forgings er centrale for at opnå fly letvægt og høj strukturel effektivitet, med Li-legeringer (8xxx-serien), der udmærker sig i denne henseende .

Skadetolerance design: Ud over styrke prioriterer rumfartsdele skaderetolerance og træthedspræstation, hvilket kræver, at materialer skal udføre sikkert, selv med eksisterende mangler . De fine korn og kontinuerlig kornstrøm af smedning er afgørende for dette .

Driftstemperaturområde: Aerospace -aluminiumslegeringer er ikke meget temperaturresistente, typisk begrænset til driftstemperaturer under 120-150 grad . til applikationer med højere temperatur, titanlegeringer eller sammensatte materialer skal overvejes .}

Fremstilling af kompleksitet: Aerospace -sminger har komplekse former, der kræver ekstremt høje krav til die -design og fremstillingsprocesser, der ofte involverer flere smedningspas og præcisionsbearbejdning .

Kvalitetssikring og test af aluminiumslegeringsluftfartsselskaber er kerneelementer i luftfartsindustriens sikkerhed og skal overholde de strengeste industristandarder og kundespecifikationer .

Standard testprocedurer:

Fuld livscyklus sporbarhed: Hvert trin fra indkøb af råmateriale til endelig levering skal have detaljerede poster og sporbar dokumentation, herunder varmetummer, produktionsdato, procesparametre, testresultater osv. .

Certificering af råmateriale:

Kemisk sammensætningsanalyse (Optisk emissionsspektrometer, ICP) for at sikre overholdelse af AMS, MIL, BAC og andre specifikationer for luftfartsmateriale .

Internal defektinspektion: 100% ultralydstest (UT) for at sikre, at billetter er fri for støbningsfejl og indeslutninger .

Forging -procesovervågning:

Real-time overvågning og registrering af ovnstemperatur, smedningstemperatur, tryk, deformationsmængde, deformationshastighed, dysemperatur og andre parametre .

In-Process/Off-line tilfældig inspektion af smedningsform og dimensioner for at sikre overholdelse af krav til præ-forfalskning og finish smedning .

Overvågning af varmebehandlingsprocessen:

Præcis kontrol og registrering af ovnstemperaturuniformitet (overholdelse af AMS 2750E Klasse 1), Quench -medietemperatur og agitationsintensitet, overførselstid for slukning og andre parametre .

Kontinuerlig registrering og analyse af temperatur/tidskurver .

Kemisk sammensætningsanalyse:

Gen-verificering af batch kemisk sammensætning af endelige smedninger .

Mekanisk egenskabstest:

Trækprøvning: Prøver taget i L-, LT- og ST -retninger, strengt testet for UTS, ys, EL i henhold til standarder, hvilket sikrer, at minimumsgaranterede værdier er opfyldt .

Hårdhedstest: Multipoint-målinger for at vurdere ensartethed og korrelere med trækegenskaber .

Påvirkningstest: Charpy V-notch Impact Test om nødvendigt .

Fraktur sejhedstest: K1C eller JIC -test for kritiske komponenter, en nøgleparameter til luftfartsskadestolerance -design .

Stress korrosion krakning (SCC) testning:

Alle 7xxx- og 8xxx-serie-aerospace-sminger (undtagen T6) er obligatoriske udsat for SCC-følsomhedstest (E . g ., C-Ring-test, ASTM G38/G39) for at sikre, at der ikke sker nogen SCC på specificerede stressniveauer .}

Ikke -destruktiv test (NDT):

Ultralydstest (UT): 100% intern defektinspektion for alle kritiske belastningsbærende smedninger (ifølge AMS 2154 Standard, klasse AA eller klasse A-niveau) for at sikre ingen porøsitet, indeslutninger, delaminationer, revner osv. .

Penetrant Testning (PT): 100% overfladeinspektion (i henhold

Eddy Strøm Test (ET): Registrerer overflade og næsten overfladefejl såvel som materiales ensartethed .

Radiografisk test (RT): Røntgen- eller gammastråleinspektion for visse specifikke områder .

Mikrostrukturel analyse:

Metallografisk undersøgelse for at evaluere kornstørrelse, kornstrømskontinuitet, omkrystallisationsgrad, bundfald morfologi og distribution, især karakteristika ved korngrænse udfælder, hvilket sikrer overholdelse af luftfartsstandarder for mikrostruktur .

Dimensionel inspektion og overfladekvalitet:

Præcis 3D -dimensionel måling ved hjælp af koordinatmålingsmaskiner (CMM) eller laserskanning, hvilket sikrer dimensionel nøjagtighed og geometriske tolerancer for komplekse former .

Surface Roughness, Visual Defektinspektion .

Standarder og certificeringer:

Producenter skal være AS9100 (Aerospace Quality Management System) certificeret .

Produkter skal overholde strenge luftfartsstandarder såsom AMS (Aerospace Material Specifikationer), MIL (militære specifikationer), BAC (Boeing Aircraft Company), Airbus, SAE Aerospace Standards, ASTM osv. .

EN 10204 Type 3 . 1 eller 3.2 Materiale testrapporter kan leveres, og tredjeparts uafhængig certificering kan arrangeres efter kundeanmodning.

Aluminiumslegeringsluftfartsstedning er uundværlige komponenter i flystrukturer på grund af deres uovertrufne kombination af ydeevne, der er vidt brugt i dele med ultimative krav til styrke, vægt, pålidelighed og sikkerhed .

Primære applikationsområder:

Luftfartøjer med flykrop: Skot, Stringer-forbindelser, hudforbindere, kabinedørrammer, vinduesrammer og andre primære bærende strukturer .

Vingestruktur: Ribben, sparfittings, klapspor, aileron -komponenter, pylonfastgørelser .

Landing gear system: Hovedlandingsudstyr, forbindelser, hjulknudepunkter, bremsekomponenter og andre kritiske dele med høj belastning .

Motorkomponenter: Motorophæng, bøjler, fanbladrødder (visse modeller), kompressordiske (tidlige design) .

Helikopterkomponenter: Rotorhovedkomponenter, transmissionsboliger, forbindelsesstænger .

Våbensystemer: Missilkropstrukturer, launcher -komponenter, præcisionsinstrumentbeslag .

Satellitter og rumfartøj: Strukturelle rammer, stik .

Designfordele:

Ultimate styrke-til-vægt og stivhed og vægtforhold: Bidrage direkte til flyveduktion, øget nyttelast og brændstofeffektivitet .

Høj pålidelighed og sikkerhed: Smedningsprocessen eliminerer casting -defekter, giver fremragende træthedsliv, brudhårdhed og stresskorrosionskrakningsmodstand, opfylder de strenge skaderetolerance og luftdygtighedskrav i luftfartsindustrien .

Integration af komplekse former: Die smedning kan producere næsten net-formede komplekse geometrier, integrere flere funktioner, reducere delantal og samleomkostninger .

Fremragende træthedspræstation: Afgørende for komponenter udsat for gentagne belastninger i fly .

Designbegrænsninger:

Høje omkostninger: Omkostninger til råmateriale, dieudviklingsomkostninger og præcisionsbearbejdningsomkostninger er alle relativt høje .

Fremstilling af ledetid: Die Design, Manufacturing og Multi-Pass smedning og varmebehandlingscyklusser til komplekse luftfartsselskaber kan være lange .

Størrelsesbegrænsninger: Smedning dimensioner er begrænset af tonnagen af smedningsudstyr .

Dårlig svejsbarhed: Traditionelle fusionsvejsemetoder bruges generelt ikke til primære luftfartsbelastningsstrukturer .

Højtemperaturydelse: Aluminiumslegeringer modstå generelt ikke høje temperaturer, med driftstemperaturer begrænset under 120-150 grad .

Økonomiske og bæredygtighedshensyn:

Samlet livscyklusværdi: Selvom de oprindelige omkostninger er høje, tilbyder Aerospace Die Smedings betydelige økonomiske fordele i forhold til hele deres livscyklus ved at forbedre flyets ydeevne, sikkerhed, udvidet levetid og reducerede vedligeholdelsesomkostninger .

Effektivitet i materialet: Avanceret næsten nettoformning af smedningsteknologi og præcisionsbearbejdning minimerer materialeaffald .

Miljømæssig venlighed: Aluminiumslegeringer er meget genanvendelige og tilpasser sig luftfartsindustriens krav til bæredygtighed .

Forbedret sikkerhed: Den overlegne ydelse af smedninger forbedrer direkte flyvesikkerhed, hvilket repræsenterer deres højeste værdi .
