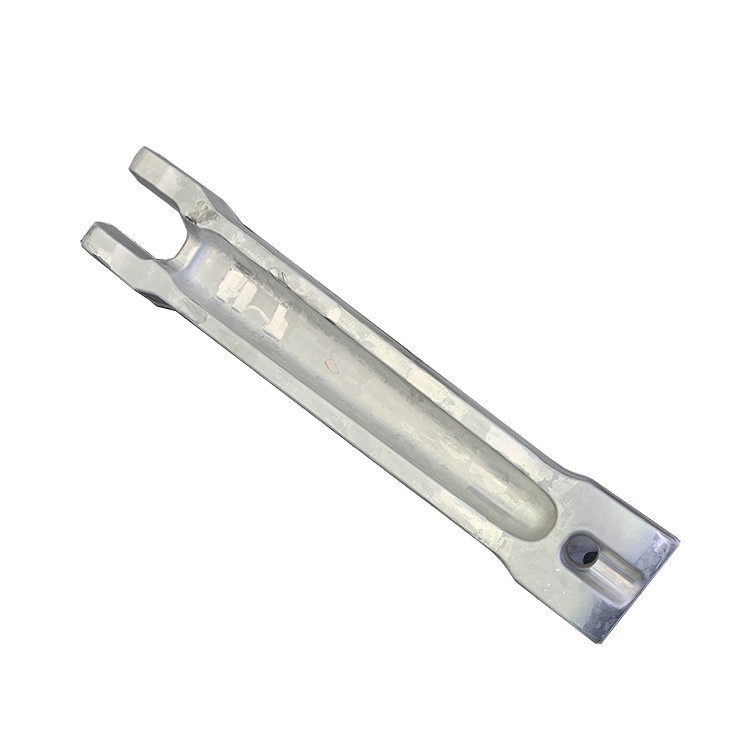

Stor aluminiumslegering dør smedning

Stor aluminiumslegeringslegeringssmedninger repræsenterer højdepunktet i moderne fremstilling til opnåelse af letvægt, højstyrke, høj pålidelighed og kompleks geometrisk formintegration . gennem matricing-processen, aluminiumslegeringer er plastisk deformeret inden for en matrice under handlingen med stort smedningsudstyr, danner store størrelser, komplekse komponenter med fremragende mekaniske egenskaber og microstructures. These forgings typically possess dense internal structures, refined grains, and continuous grain flow lines that conform highly to the part's shape, characteristics unparalleled by castings or thick plates, thereby ensuring outstanding performance under demanding service conditions. Large aluminum alloy die forgings are widely used in critical sectors such as aerospace, rail transportation, automotive, marine, construction Maskiner, energi og generelle maskiner, der tjener som kernekomponenter til opnåelse af strukturel letvægt og forbedring af udstyrets ydeevne og pålidelighed .

Hovedlegeringsserier (eksempler på fælles kvaliteter):

2xxx-serien (Al-Cu-legeringer): e . g ., 2014, 2024, 2017, 2618. kendetegnet ved høj styrke og god sejhed; Nogle kvaliteter som 2618 optræder fremragende ved høje temperaturer ., der primært bruges til luftfartstrukturelle komponenter og motordele .

6xxx-serien (al-mg-si-legeringer): e . g ., 6061, 6082. kendetegnet ved fremragende korrosionsbestandighed, god svejsbarhed og medium styrke . der er vidt anvendt i transport, arkitektoniske strukturer og generelle maskiner .}

7xxx-serien (al-zn-mg-cu legeringer): e . g ., 7075, 7050, 7049. Karakteriseret ved ekstremt høj styrke, er de de stærkeste serier blandt aluminiumslegeringer . primært anvendt til luftfarts primære belastningsbærende strukturelle komponenter og høje-strengningsmekaniske dele {{}}}}}}}}}}}}}}}}}}}

Basismateriale:

Aluminium (AL): Balance

Kontrollerede urenheder:

Urenhedsindhold i jern (Fe), silicium (SI) osv. ., kontrolleres strengt i henhold til forskellige legeringskvaliteter og påføringskrav for at sikre optimal ydelse og renhed .

Fremstillingsproces (Generel proces for store die -smedninger): Produktionsprocessen for stor aluminiumslegering Die Smedings er ekstremt kompleks og præcis, der involverer flere kritiske stadier, der hver kræver streng kontrol for at sikre kvaliteten og ydeevnen for det endelige produkt .

Forberedelse af råmateriale og ingots i stor størrelse:

High-quality, specific alloy grade large-size ingots are selected as forging billets. Ingot production requires advanced casting techniques (e.g., semi-continuous casting) to ensure uniform internal structure, absence of macroscopic defects, and minimal segregation. For critical applications, ingot purity og mikrostrukturel ensartethed er vigtigst .

Ingots skal gennemgå en omfattende kemisk sammensætningsanalyse og ultralydsinspektion med høj præcision for at sikre, at metallurgisk kvalitet opfylder de højeste standarder .

Multi-Pass Pre-Forfuring (foruroligende og tegning):

Store ingots gennemgår typisk multi-pass forforstående, herunder foruroligende og tegning, for at nedbryde grove kornkorn, forfine korn, eliminere intern porøsitet og makroskopisk adskillelse, danner en ensartet, finkornet struktur og kontinuerlig kornstrømningslinjer . forforstørrelse er et kritisk skridt i forbedring af materialet sejder og træthedspræstationer .}}}

Forkæmpende udføres på hydrauliske eller oliepresser i stort ton.

Skære:

Billets er nøjagtigt skåret, e . g ., ved savning eller forskydning, i henhold til de forudgående dimensioner og endelige smedningskrav .

Opvarmning:

Store billetter er ensartet og langsomt opvarmet i store smedningsovne for at sikre grundig varmeindtrængning . Forskellige aluminiumslegeringskvaliteter har specifikke smedningstemperaturvinduer, hvilket kræver streng kontrol af opvarmningstemperatur og holdetid for at undgå overophedning eller lokal smeltning, samtidig med at metalplasticitet .}}

Stor matriceringsdannelse:

På 10, 000- ton eller endda titusinder af tons store hydrauliske presser eller smedning af hammere, er den opvarmede billet placeret i en foruddesignet matrice . plastformning opnås gennem en eller mere præcise strejker/pres . die design er ekstremt kompleks, ofte ved anvendelse af avanceret en simuleringstekniktekniske strejke (e . g ., endelig elementanalyse) For at forudsige metalstrømning, temperaturfelter og stress-belastningsfelter, optimerer diestrukturen og smedningsprocesparametre for at sikre, at metalstrømningslinjer følger den komplekse kontur af delen og opnår næsten nettoformende .}

Trinvis smedning og smedning med flere hulrum: For ekstremt komplekse eller meget store dele kan smedning udføres i flere dies og trin til gradvist at danne den endelige form, hvilket sikrer korrekt matrisfyldning og mikrostrukturel kvalitet .

Trimning og stansning:

Efter smedning fjernes den tunge blitz omkring periferien af den store smedning . smedning med huller kan gennemgå stansningsoperationer .

Varmebehandling: Dette er et kritisk trin i bestemmelsen af de endelige mekaniske egenskaber ved aluminiumslegeringer . Det inkluderer:

Løsningsvarmebehandling: Smedningen opvarmes til opløsningstemperaturen (varierer ved legeringskvalitet, typisk 450-550 grad) og holdes i tilstrækkelig tid til at lade legeringselementer opløses fuldt ud i aluminiumsmatrixen .

Slukning: Hurtig køling fra opløsningstemperaturen, typisk ved at slukke vand (stuetemperatur eller varmt vand), for at maksimere tilbageholdelsen af den overmættede faste opløsning . for store smedninger, slukke ensartethed og kølehastighedskontrol er afgørende for at forhindre krakning og sikre ydeevne .

Aldringsbehandling:

Naturlig aldring (T4): Forekommer ved stuetemperatur, velegnet til legeringer med lavere styrkebehov .

Kunstig aldring (T6, T7X osv. .): Udført ved nøjagtigt kontrollerede temperaturer i længere perioder, hvilket får styrkende faser til at udfælde, og derved øger legeringens styrke og hårdhed . forskellige legeringskvaliteter og påføringer har forskellige aldringsbehandling modstand .

Retning og stresslindring:

Efter slukning kan forgings have resterende stress og formforvrængning . mekanisk udretning kræves normalt for at korrigere dimensioner og form .

Til dele med høj præcision eller dem, der kræver omfattende efterfølgende bearbejdning, stresslindringsbehandlinger, såsom strækning, komprimering eller vibration (e . g ., kan txxx51 frister) udføres for at reducere resterende stress, minimere bearbejdning af forvrængning og forbedring af dimensionstabilitet . Dette trin er især vigtigt for et stort kritisk eterosp, at bearbejdning af bearbejdning og forbedring af dimensionstabilitet {.}} Dette trin er især vigtigt for et stort kritisk aerosp, at bearbejdelse komponenter .

Efterbehandling og inspektion:

Afgrænsning, skudt -peening (forbedrer træthedens ydeevne), dimensionel inspektion, overfladekvalitetskontrol .

Endelig, omfattende ikke -destruktiv test (e . g ., ultralyd, penetrant, hvirvelstrøm, radiografi) og strenge mekaniske egenskabstests for at sikre, at produktet opfylder det højeste rum- eller relevante industrispecifikationer og kundebehov .}

De mekaniske egenskaber ved store aluminiumslegerings -smedning er den vigtigste overvejelse i deres tekniske applikationer, med specifikke værdier, der varierer afhængigt af legeringskvaliteten, varmebehandlingstemper

Ejendomsuniformitet og anisotropi:

Under fremstillingen opnår store die smedninger maksimal ensartethed af intern kornstruktur og mekaniske egenskaber gennem store smedningsforhold og præcis kontrol af metalstrømning . Dette er afgørende for den samlede pålidelighed af store komponenter, hvilket forhindrer lokaliserede svage punkter .

Den kontinuerlige kornstrøm, der dannes under smedning, muliggør optimal ydeevne i hovedbelastningsretninger og reducerer egenskabsforskelle markant i forskellige retninger (anisotropi), hvilket forbedrer den samlede strukturelle stabilitet og pålidelighed .

De fremragende egenskaber ved stor aluminiumslegering dør smedning stammer fra deres unikke mikrostruktur .

Nøgle mikrostrukturelle funktioner:

Raffineret, ensartet og tæt kornstruktur:

Gennem flere smedningspas er grove som støbt korn helt nedbrudt, og fine, ensartede og tætte ligestillede eller fibrøse korn dannes gennem dynamisk omkrystallisation og gendannelsesprocesser . Dette eliminerer ikke kun støbning af defekter, gaslimmer og segregation, men også forbedrer materialets duktilitet, hårdt, hårdt liv, træthed og fraktur, men frakturen, men trætte liv sejhed .

Kontinuerlig kornstrøm er meget i overensstemmelse med en del af form:

Dette er den mest betydningsfulde egenskab og fordel ved die smedning . Når metallet plastisk flyder inden i diehulen, er dets korn langstrakte og danner kontinuerlige fibrøse strømningslinjer (eller krystallinsk strukturstrømningslinjer), der følger den komplekse eksterne form og den indre struktur af delen .}

This grain flow alignment with the part's primary stress direction under actual operating conditions effectively transfers loads, significantly improving the part's fatigue performance, impact toughness, stress corrosion cracking (SCC) resistance, and damage tolerance in critical stress areas (e.g., hole edges, corners, varying cross-sections). For large complex forgings, the correct Vejledning og kontinuitet i kornstrømmen er central for design og processtyring .

Ensartet distribution og kontrol af styrkelse af faser (bundfald):

Efter strengt kontrolleret opløsning og aldringsbehandlinger, de vigtigste styrkende faser i forskellige legeringsserier (E . g ., mgzn₂ i 7xxx -serien, Al₂cu i 2xxx -serien, mg₂si i 6xxx -serien) præcipiterer ensartet i aluminummatrix med optimal størrelse, Morphology, og og Morphology, og Morphology, og og Morphology, and Afstand .

Ved nøjagtigt at kontrollere den aldrende behandling, kan typen, mængden, størrelsen og fordelingen af styrkende faser moduleres for at optimere balancen mellem styrke, sejhed og korrosionsmodstand . for eksempel, 7xxx -serie -legeringer kan opnå forbedret SCC -resistens gennem T7X -aldrende ..

Høj metallurgisk renlighed og lav defekthastighed:

High-purity raw materials and advanced melting and casting technologies are used to ensure dense internal structure in forgings, free from casting defects. Strict control of impurity content reduces the formation of harmful intermetallic compounds (e.g., iron-rich phases), thereby ensuring the material's toughness, fatigue life, and damage Tolerance . Store smedning til luftfartsanvendelser kræver typisk ekstremt lave niveauer af ikke-metalliske indeslutninger og sikres ved 100% ultralydsinspektion for intern kvalitet .

Stor aluminiumslegeringslegeringer varierer meget i størrelse, der spænder fra et par kg til flere tons, med maksimale konvolutdimensioner, der når flere meter . deres dimensionelle nøjagtighed og geometriske tolerancer, der typisk opfylder strenge tekniske krav .}

Tilpasningsevne:

Store die smedninger er næsten altid stærkt tilpasset baseret på komplekse CAD -modeller og tekniske tegninger leveret af kunder .

Producenter skal have stærke F & U- og designkapaciteter, die design- og fremstillingsfunktioner samt ultra-store smedningsudstyr (E . g ., 10, 000- ton presser) og 配套 varmebehandling og bearbejdningsudstyr .}

Der kan leveres fulde tjenester, fra råmateriale smeltning og støbning, præ-forkølelse, dø smedning, varmebehandling, stresslindring til grov/finish bearbejdning og endda endelig inspektion og overfladebehandling før montering .

De endelige egenskaber ved aluminiumslegeringer bestemmes af deres varmebehandlingstemperatur . For store smedninger er ensartethed og dybde af varmebehandling nøglen .

Vejledning om temperatur:

T6 temperament: Giver den højeste styrke og hårdhed, der er velegnet til generelle strukturelle komponenter med høje mekaniske egenskabskrav .

T7x frister: For 7xxx -serie legeringer, T73, T74, T76 og andre overvågede frister ofrer en lille mængde styrke for markant at forbedre modstand mod stresskorrosion krakning (SCC) og eksfolieringskorrosion, hvilket gør dem til almindelige frister i luftfartsindustrien .

TXX51 Temperamenter: For tyk eller præcisionsmaskineret store smedninger kan valg af et temperament med stresslindring (e . g ., T651, T7351) effektivt reducere slukning af resterende stress og derved minimere bearbejdning af forvrængning og forbedring af dimensionel stabilitet .}

Mainsabiliteten af stor aluminiumslegering Die -smedning varierer efter legeringsserie, men er generelt god . svejsbarhed varierer også med legering .

Fremstillingsvejledning:

Bearbejdningsevne: De fleste aluminiumslegeringer har god bearbejdningsevne og er lette at behandle . til legeringer med høj styrke, højere stivhed og strømmaskinsværktøjer og højpræstationsskæringsværktøj

Reststress: Store smedninger kan have betydelig resterende stress efter slukning . ved hjælp af TXXX51 Tempers eller multi-trins bearbejdningsstrategier (Roughing-Stress Relief-Finishing) kan effektivt kontrollere bearbejdning af forvrængning .

Svejsbarhed:

6xxx -serie legeringer: Har fremragende fusionsvejsbarhed og kan svejses ved hjælp af konventionelle metoder (e . g ., MIG, TIG), egnet til strukturel sammenføjning og reparation .

2xxx og 7xxx serie legeringer: Have poor conventional fusion weldability, prone to hot cracking and significant strength loss. For large forgings of these high-strength alloys, high-strength bolted connections, riveting, or in special cases, solid-state welding (e.g., Friction Stir Welding FSW) or brazing/diffusion bonding may be considered, with strict evaluation of their indflydelse på de samlede egenskaber .

Korrosionsmodstanden for stor aluminiumslegering Die -smedning varierer efter legeringsserie og miljøforhold, og kræver normalt et komplementært beskyttelsessystem .

Korrosionsbeskyttelsesstrategier:

Alloy og temperamentudvælgelse: Vælg den bedst egnede legerings- og varmebehandlingstemperatur på designstadiet baseret på servicemiljøet . For eksempel for marine miljøer kan 6xxx -serien være foretrukket over 7xxx -serien . For høj SCC -risiko, T7X Tempers of 7xxx -serien er foretrukne .

Overfladebehandling:

Anodisering: Den mest almindelige og effektive beskyttelsesmetode, der danner en tæt oxidfilm på smedningsoverfladen, forbedrer korrosion og slidbestandighed . For store komponenter er størrelsen på anodiserende tank og processtyring afgørende .

Kemiske konverteringsbelægninger: Server som gode primere til maling eller klæbemidler, hvilket giver yderligere korrosionsbeskyttelse .

Højtydende coating-systemer: Multi-lags højtydende anti-korrosionsbelægninger, såsom epoxy, polyurethanbelægninger osv. ., kan påføres i ekstremt ætsende miljøer .

Galvanisk korrosionsstyring: Når det er i kontakt med inkompatible metaller (e . g ., stål, kobber), skal strenge isoleringsforanstaltninger (e . g ., pakninger, isolerende belægninger, tætning) tages for at forhindre galvanisk korrosion, som er særligt vigtigt i store komplekse strukturer .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} {{{{{

De fysiske egenskaber ved stor aluminiumslegering dør smedning er vigtige overvejelser i strukturelt og mekanisk design, især i applikationer, der kræver termisk styring og elektromagnetisk kompatibilitet .

Designovervejelser:

Fremragende styrke-til-vægt-forhold: Kombinationen af lav densitet og høj styrke gør aluminiumslegeringer til et ideelt valg til strukturel letvægt, hvilket fører til forbedret brændstofeffektivitet, nyttelast og ydeevne .

Høj pålidelighed: Den tætte mikrostruktur, raffinerede korn og kontinuerlige strømningslinjer leveret af smedningsprocessen forbedrer materialets træthedsliv, brudhøsthed, påvirkningsmodstand og skadetolerance, hvilket sikrer sikkerhed under ekstreme forhold .

Integration af komplekse geometrier: Die smedning kan producere næsten netformet komplekse geometrier, integrere flere funktioner, reducere delantal og samleomkostninger og forbedre den samlede strukturelle stivhed .

Bearbejdelighed og sammenføjning: Afhængig af legeringskvaliteten kan god bearbejdning og visse svejsninger eller sammenføjning af bekvemmeligheder tilbydes .

Høj genanvendelighed: Aluminiumslegeringer er meget genanvendelige, i overensstemmelse med bæredygtig udvikling og cirkulære økonomi -principper .

Designbegrænsninger:

Højtemperatur-ydelsesgrænse: Selvom nogle legeringer (e . g ., 2618) fungerer bedre ved høje temperaturer, generelt falder styrken af aluminiumslegeringer markant over 150 grader {}}}} grad, hvilket gør dem uundgåelige til langvarige ultrahøj temperaturmiljøer {.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Nedre elastisk modul: Sammenlignet med stål- eller titanlegeringer har aluminiumslegeringer en lavere elastisk modul, som kan kræve større tværsnit eller specifikke strukturelle design i applikationer, der kræver høj stivhed .

Koste: Sammenlignet med almindelige støbegods eller ekstruderinger skyldes produktionsomkostningerne ved store die -smedninger typisk højere, hovedsageligt på grund af udviklings- og udstyrsinvesteringer .

Kvalitetskontrol for stor aluminiumslegering Die Smedings er vigtigst, især i kritiske anvendelser som rumfart, for at sikre, at produkter opfylder de højeste industristandarder og kundebehov .

Standard testprocedurer:

Certificering af råmateriale:

Kemisk sammensætningsanalyse (OES/XRF) for at sikre overholdelse af AMS, ASTM, en osv. .

Internal defektinspektion: 100% ultralydstest for at sikre, at ingots og forudkendte emner er fri for makroskopiske defekter (e . g ., porøsitet, indeslutninger, revner) .

Forging -procesovervågning:

Overvågning af realtid og registrering af nøgleprocesparametre såsom ovnstemperatur, smedningstemperatur, tryk og deformationsmængde .

In-process/off-line inspektion af smedningsform og dimensioner for at sikre stabil og kontrolleret smedning .

Overvågning af varmebehandlingsprocessen:

Præcis kontrol og registrering af parametre, såsom ovnstemperaturuniformitet i store varmebehandlingsovne, slukket medietemperatur, agitationsintensitet og slukket overførselstid .

Optagelse og analyse af varmebehandlingstemperatur/tidskurver for at sikre, at krævede mekaniske egenskaber opnås .

Kemisk sammensætningsanalyse:

Gen-verificering af batch kemisk sammensætning af endelig smedning for at sikre, at det endelige produkt opfylder specifikationer .

Mekanisk egenskabstest:

Trækprøvning: Prøver taget i L-, LT- og ST -retninger fra flere repræsentative placeringer (inklusive center og kant) testes for UTS, YS, EL, hvilket sikrer, at minimum garanterede værdier opfyldes .

Hårdhedstest: Multi-point-målinger for at evaluere den samlede ensartethed .

Påvirkningstest: Charpy V-Notch Impact Test om nødvendigt for at evaluere sejhed .

Træthedstest, brud på brudsejhed: Disse mere avancerede test udføres typisk til kritiske applikationer såsom rumfart .

Ikke -destruktiv test (NDT):

100% ultralydstest (UT): Intern defektinspektion for alle kritiske belastningsbærende store smedninger for at sikre ingen porøsitet, indeslutninger, delaminationer, revner osv. .

Penetranttest (PT) / magnetisk partikelafprøvning (MT, til jernholdige indeslutninger): Overfladeinspektion for at detektere overfladebrydende defekter .

Eddy Strøm Test (ET): Detekterer overflade eller næsten overfladefejl og materiel ledningsevne konsistens .

Radiografisk test (RT): For at detektere visse specifikke interne defekter .

Mikrostrukturel analyse:

Metallografisk undersøgelse til evaluering af kornstørrelse, kornstrømskontinuitet, omkrystallisationsgrad og udfældning af morfologi og distribution, hvilket sikrer, at mikrostrukturen opfylder kravene .

Dimensionel inspektion og overfladekvalitet:

Præcis 3D -dimensionel måling ved hjælp af store koordinatmålemaskiner (CMM) eller laserskannere .

Surface Roughness, Visual Defektinspektion .

Standarder og certificeringer:

Producenter har typisk AS9100 (Aerospace Quality Management System), ISO 9001 og andre internationale kvalitetsstyringssystemcertificeringer .

Produkter overholder relevante industrielle standarder såsom AMS (Aerospace Material Specifikationer), ASTM (American Society for Testing and Materials), EN (europæiske standarder) og kundespecifikke specifikationer (E . g ., Boeing, Airbus, GE) .}

EN 10204 Type 3 . 1 eller 3.2 Materiale testrapporter kan leveres, og tredjeparts uafhængig certificering kan arrangeres efter kundeanmodning.

Stor aluminiumslegering Die Smedings er det foretrukne valg for mange højtydende og sikkerhedskritiske anvendelser på grund af deres fremragende samlede egenskaber .

Primære applikationsområder:

Rumfart: Fly landingsgearkomponenter, flykroprammer, vinge ribben, motorkompressorblade, turbinedisker, foringsrør, forbindelsesdele, pylonstrukturer .

Jernbanetransport: Højhastighedstog Bogies, bilkropsforbindelsesdele, kritiske bærende strukturelle komponenter .

Bilindustri: Højtydende bilophængssystemkomponenter, hjul, motordele, store strukturelle komponenter (racerbiler, luksusbiler) .

Marine industri: Store skibstrukturelle komponenter, propelbeslag, offshore -platformdele .

Bygningsmaskineri: Tunge maskinervåben, chassis strukturelle komponenter, hydrauliske cylinderlegemer, tilslutning af dele .

Energisektor: Vindmøllehubs, klingeforbindelsesdele, højtryksfartøjskomponenter .

Generelle maskiner: Store pumpelegemer, ventillegemer, forme, inventar osv. .

Designfordele:

Fremragende styrke-til-vægt-forhold: Reducerer strukturel vægt, forbedring af nyttelast og effektivitet .

Høj pålidelighed og sikkerhed: Smedningsprocessen eliminerer interne defekter, raffinerer korn og danner kontinuerlige strømningslinjer, hvilket forbedrer materialets træthedsliv, brudhøsthed, påvirkningsmodstand og skadetolerance, hvilket sikrer sikkerhed under ekstreme forhold .

Integration af komplekse geometrier: Kan integrere flere funktioner i en enkelt komponent, reducere delantal og samleomkostninger og forbedre den samlede strukturelle stivhed .

Ejendoms ensartethed: Den interne mikrostruktur og egenskaber ved store smedninger er meget ensartede, hvilket undgår de lokaliserede egenskabsvariationer, der er almindelige i støbegods .

Tilpasset produktion: Meget tilpasset til specifikke applikationsbehov, hvilket muliggør optimal design .

Designbegrænsninger:

Høje produktionsomkostninger: Dieudvikling, store udstyrsinvesteringer og komplekse processtrømme fører til højere produktionsomkostninger .

Lang fremstillingscyklus: Især til nye produkter, die design, validering og produktionscyklusser kan være lange .

Størrelsesbegrænsninger: Begrænset af tonnagen af tilgængeligt smedningsudstyr og die dimensioner .

Økonomiske og bæredygtighedshensyn:

Fuld livscyklusværdi: Selvom de oprindelige omkostninger er høje, ydelsesforbedringerne (e . g ., resulterer brændstofeffektivitet, udvidet levetid) og sikkerhedsforsikring leveret af smedning i betydelig økonomisk og sikkerhedsværdi i forhold til deres fulde livscyklus .}

Effektivitet i materialet: Die Smeding er en nær-netformningsproces, der tilbyder højere materialeudnyttelse sammenlignet med bearbejdning .

Miljømæssig venlighed: Aluminiumslegeringer er meget genanvendelige, hvilket bidrager til reduceret ressourceforbrug og miljøfodaftryk .

Konkurrenceevne: I strategiske industrier såsom rumfart er store aluminiumslegeringer, der er smed, en kernekonkurrencefordel .
