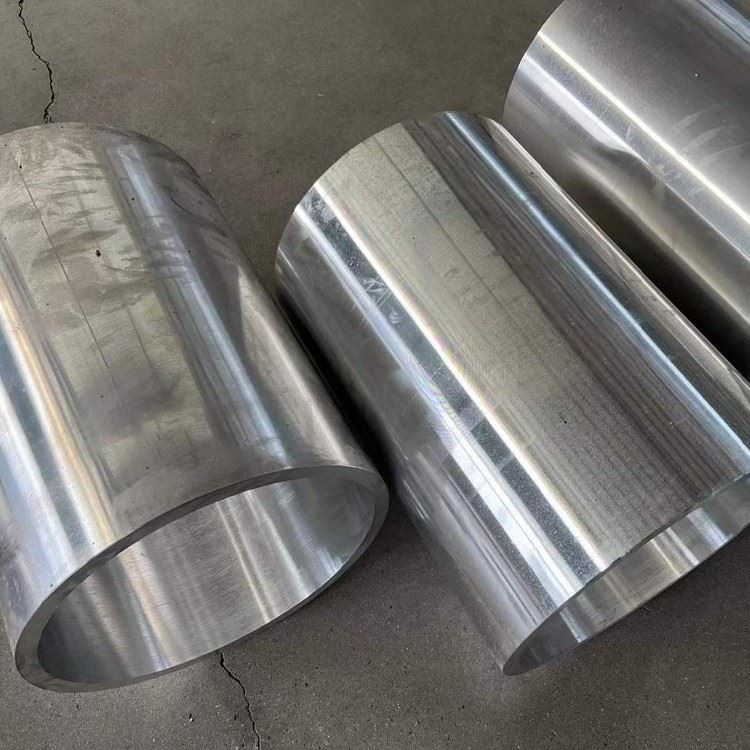

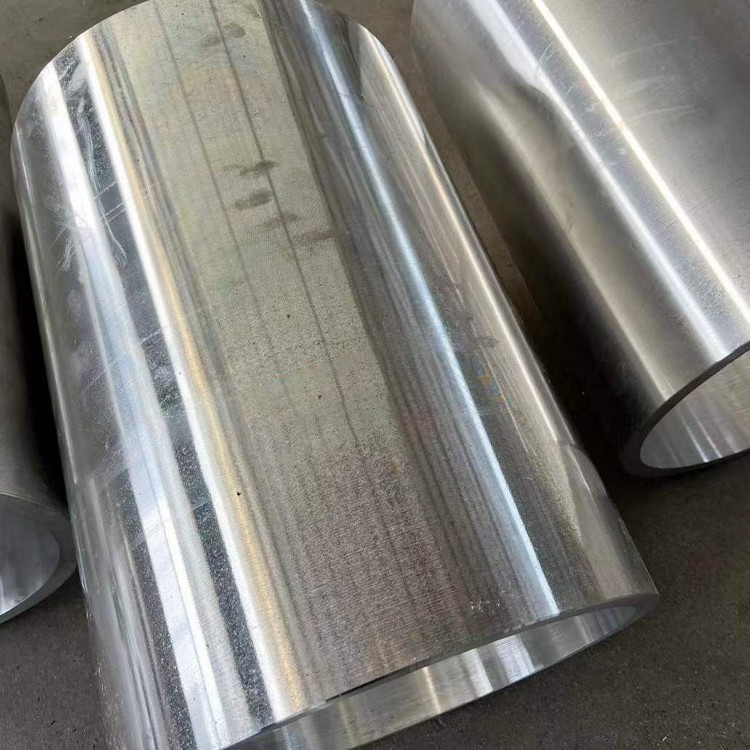

7050 aluminiumsrør i stor diameter

7050 large-diameter aluminum tubes belong to the category of high-strength, heat treatable alloys. Their characteristics are extraordinary strength, resistance to peeling corrosion, and stress corrosion cracking. These pipelines are widely used in the manufacturing of aircraft structural components, such as medium thick plates, extruded parts, free forging parts, and die Forgings . De legeringer, der bruges i disse dele, skal have høj modstand mod at spalere korrosion, stresskorrosion revner, brudhårdhed og træthedsmodstand .

Send forespørgsel

1. materialesammensætning og fremstillingsproces

7050 (AMS 4050m, ASTM B247) Pør med stor diameter har kobber-zink-magnesiumlegeringssystem optimeret til højstyrke strukturelle anvendelser:

Legeringskemi:

Zink (Zn): 5.7-6.7% (primær styrkelse)

Magnesium (mg): 1.9-2.6% (nedbørshærdning)

Kobber (Cu): 2.0-2.6% (stresskorrosionsbestandighed)

Sporelementer:

Zirconium (zr): 0.08-0.15% (kornforfining)

Jern (Fe): Mindre end eller lig med 0,15% max

Silicon (SI): mindre end eller lig med 0,12% max

Mangan (MN): mindre end eller lig med 0,10% max

Avanceret fremstillingsproces:

Billet forvarmning: 430-480 grad (Argon-atmosfære)

Varm ekstrudering: 315-410 grad ved 100-350 MN Press Force

Størrelsesstørrelse af koldt træk: 15-30% reduktion

Strækningsindretning: 1-3% permanent forlængelse

Varmebehandling: T7451/T7651 Proprietær aldring

Kalibrering: 3- rulle planetarisk størrelse

Overfladefinish: Micro-Peening (0.5-1.2 μm RA)

Certificeret til AMS-QQ-A -200/11 og EN 754 standarder med fuld digital materiale sporbarhed .

2. Mekaniske egenskaber til tunge strukturer

Ejendom	T7451 Temper	T7651 Temper	Teststandard
Ultimate trækstyrke	510-550 MPA	530-570 MPA	ASTM E8
Udbyttestyrke (RP0.2)	455-495 MPA	470-510 MPA	ASTM E8
Forlængelse (%)	9-12%	7-10%	ASTM E8
Fraktur sejhed kic	32 MPa√m	29 MPa√m	ASTM E399
Komprimeringsudbytte	480-520 MPA	500-540 MPA	ASTM E9
Forskydningsstyrke	300-335 MPA	310-345 MPA	ASTM B565
Træthedsstyrke (10⁷)	160-185 MPA	180-205 MPA	ASTM E466
Bærer styrke	840-890 MPA	860-910 MPA	ASTM E238

Opretholder større end eller lig med 90% mekaniske egenskaber ved temperaturer fra -55 grad til +125 grad pr. ASTM E 21.

3. varmebehandling og mikrostrukturel kontrol

Proprietær aldringssekvens:

Løsningsbehandling: 477 grader ± 5 grader for 2-4 timer

Kontrolleret slukning: polymer slukke ved 40-60 grad /sek

Stresslindring: 3% Stræk deformation

Aldrende protokol:

T7451: 107 grader /8 timer + 163 grad /30 timer

T7651: 121 grad /6 timer + 177 grad /20 timer

Mikrostrukturelle egenskaber:

Kornstørrelse: ASTM 6-7 (25-40 μm)

Udfældning af struktur:

η '(mgzn₂) fase: 10-30 nm

Al₃zr Dispersoids: 5-15 nm

Dislokationstæthed: 4-6 × 10¹⁰/cm²

Korngrænsestruktur: Diskret η-fase

Omkrystallisation: mindre end eller lig med 15%

Teksturindeks:<1.5 random multiples

4. Dimensionelle specifikationer for store rør

Parameter	Standard rækkevidde	Præcisionstolerance	Særlige kapaciteter
Ydre diameter	200-1200 mm	± 0,15% OD	Op til 2500 mm
Vægtykkelse	8-80 mm	+10%/-5% vægt	3-150 mm tilgængelig
Længde	3-20 m	+10 mm/-0 mm	Op til 30 m sektioner
Ovalitet	Mindre end eller lig med 0,8%	Mindre end eller lig med 0,3% (kritisk)	-
Lige	1,0 mm/m	0,3 mm/m	-
Vinkelret	Mindre end eller lig med 0,5 grad	Mindre end eller lig med 0,2 grad	-
Væguniformitet	±7%	±3%	-

Avancerede formningsteknologier:

Spin -formning til slutkonfigurationer

Flow drejer for variation i tykkelse

Eksplosiv udvidelse til størrelse overgange

Dorn smed for flangede ender

Lokaliseret løsning varmebehandling

5. Miljøholdbarhedsydelse

Tilstand	Præstationsvurdering	Nøglemetrik	Beskyttelsesmetoder
Eksponering af salt spray	Fremragende	<0.002 mm/yr corrosion rate	Alodine 1200 -behandling
Stresskorrosion krakning	God	Threshold >150 MPa	T7451 Overgavet temperament
Galvanisk korrosion	Moderat	<0.003 mm/yr when isolated	Fiberglasisolering
Atmosfærisk eksponering	Fremragende	0,0001 mm/år landdistrikter	Kromatkonverteringsbelægning
Høj luftfugtighed	God	Ingen pitting efter 3000 timer	Anodisering (type II)

Indstillinger for overfladeforbedring:

Hård anodisering (50-70 μm, 500-600 hv)

Plasmaelektrolytisk oxidation (PEO)

HVOF WC-Co-belægning ({1}} HV)

Elektroløs nikkelbelægning (ENP)

Termisk spray aluminium (TSA)

6. bearbejdnings- og fabrikationsegenskaber

Operation	Værktøjsmateriale	Anbefalede parametre	Dimensionel præcision
Dyb hulboring	Carbide Gundrills	25-45 m/min, 0.05-0.12 mm/rev	± 0,05 mm
Slutfræsning	Tialn coated carbide	250-400 m/min, 0.1-0.3 mm/tand	Ra 0.8-1.6 μm
Tapping	Overtrukket HSS-E Taps	8-15 m/min, spiralpunkt	6H tolerance
Kedelig	CBN-tipsstænger	150-250 m/min, 0,05 mm/rev	IT7 -klasse
Trepanning	PCD -skærere	60-100 m/min	Vægløb ± 0,1 mm

Fordele ved bearbejdelighed:

Chipdannelse: Kort brud chips

Byggende kanttendens: Lav (klasse B pr. ISO 3685)

Krav til nedskæringskraft: 20-30% lavere end stål

Reststresskontrol: kryogen bearbejdning i stand

Typisk overfladefinish: ra 0.4-1.6 μm opnåelig

7. svejsning og sammenføjningsteknologier

Optimale svejseprocesser:

Variabel polaritet Paw (VPPAW):

Nuværende: 180-300 a

Rejsehastighed: 100-250 mm/min

Fyldstof: ER7037 (al-Zn-Mg)

Friktion omrør svejsning:

Spindelhastighed: 350-600 omdrejningstal

TRAVERSE: 80-200 mm/min

Down Force: 12-20 kN

Specialiserede fælles design:

Høj styrke mekaniske led:

Swaged kraver med 1:15 tilspids

Interferens Fit bøsninger

Klæbende bindingssystemer:

Epoxy Novolac: 25 MPa ved 100 grader

Polyurethan methacrylat: 18 MPa

Dobbeltvejede samlinger:

Root Gap: 0.8-1.5 mm

Groove Angle: 60 Grad ± 5 Grad

Back-Gouging: Fuld penetration

8. Fysiske egenskaber til strukturelle anvendelser

Ejendom	Værdi	Strukturel betydning
Densitet	2,83 g/cm³	60% vægtbesparelser vs stål
Youngs modul	71 GPA	Stivhed-til-vægt-forhold
Poissons forhold	0.33	Stressfordeling
CTE (20-150 grad)	23,6 μm/m · grad	Termisk kompatibilitet
Termisk ledningsevne	130 W/m·K	Varmeafledning
Elektrisk resistivitet	41.5 nΩ·m	Statisk udladning
Dæmpningskapacitet	0.002	Vibrationsreduktion
Magnetisk permeabilitet	1.00002	EMI -beskyttelse

9. Test og certificering

Strenge testprotokoller:

Ultralydstest: 5-15 MHz -sonder, AWS D1.2 Standarder

Eddy Current Inspection: 1-3% følsomhed

Hydrostatisk test: 1,5x designtryk

Brudsejhed: ESIS TC24 -protokol

Træthedstest: 10 ⁷ Cyklusser Minimum

Reststressanalyse: Røntgenstrålediffraktionsmetode

Omfattende certificering:

NADCAP AC7108 Akkreditering

ISO 9001/AS9100 kvalitetssystemer

PED 2014/68/EU -overholdelse

DNV GL -type godkendelse

ABS -materialecertificering

Mil-DTL -45225 inspektion

10. Industrielle applikationer

Primære applikationssektorer:

Luftfartsstrukturelle rammer

Missil lanceringsrørssystemer

Industrielle hydrauliske cylindre

Energisektorgasinjektionsrør

Tunge maskiner bommer og arme

Marine fremdriftsskaft

Højtryksgasopbevaring

Teleskop strukturelle komponenter

Håndtering og opbevaring:

VCI -belægning med tørremiddelpakker

Ikke-metalliske endebeskyttere

Træsadler i opbevaringsstativer

Never-Stack direkte kontaktpolitik

ISO containertransportsystemer
